【W(wǎng)ZI型外加熱式真空蒸發器】

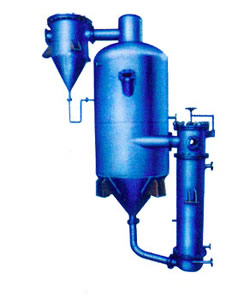

WZI型外循環式真空蒸發器,是一種在真空系統下操作的自然循環型蒸發器。 WZI型有一效、二效、三效系列規格,另有Q型為強制外循環蒸發器。本品可廣泛用于醫藥、食品、化工、輕工等行業的水或有機溶媒溶液的蒸發濃縮。特別適用于熱敏性物料,(例如中藥生產的水、醇提取液、抗生素發酵液、牛奶、果汁等),在真空條件下進行低溫連續濃縮,可確保產品質量。
序號 | 項目 | 單位 | WZI-2000型 | WZI-1500型 | WZI-1000型 | WZI-750型 | WZI-500型 | WZI-250型 | 1 | 蒸發量 | kgH2O/h | 2000-2200 | 1500-1700 | 1000-1200 | 750-800 | 500-600 | 250-300 | 2 | 罐內真空度 | pa | -90000 | -90000 | -90000 | -90000 | -90000 | -90000 | 3 | 加熱面積 | m3 | 22 | 17.6 | 11 | 8 | 5.4 | 3.0 | 4 | 蒸汽壓力 | Mpa(表壓) | 0.05-0.2 | 0.05-0.2 | 0.05-0.2 | 0.05-0.2 | 0.05-0.2 | 0.05-0.2 | 5 | 耗汽量 | kg/h | 2000-2200 | 1500-1700 | 1100-1200 | 700-800 | 550-600 | 300-350 | 6 | 冷卻水壓力 | Mpa(表壓) | 0.25-0.3 | 0.25-0.3 | 0.25-0.3 | 0.25-0.3 | 0.25-0.3 | 0.25-0.3 | 7 | 加熱器直徑 | mm | Φ600 | Φ500 | Φ400 | Φ400 | Φ300 | Φ200 | 8 | 蒸發罐直徑 | mm | Φ1400 | Φ1200 | Φ1000 | Φ950 | Φ800 | Φ500 | 9 | 捕液器直徑 | mm | Φ650 | Φ550 | Φ500 | Φ400 | Φ400 | Φ300 | 10 | 加熱器直徑 | kg | 980 | 685 | 505 | 400 | 300 | 188 | 11 | 蒸發罐直徑 | kg | 1100 | 840 | 580 | 450 | 320 | 175 | 12 | 捕液器直徑 | kg | / | 116 | 106 | 85 | 85 | 63 | 13 | 冷凝器直徑 | mm | / | / | / | Φ550 | Φ400 | Φ300 | 14 | 冷凝器直徑 | kg | / | / | / | 1120 | 885 | 450 |
|
